|
|
|
 |
|
萊州市恒儀試驗儀器有限公司
公司地址：山東省萊州市開發(fā)區(qū)玉安街888號
聯(lián)系電話：18562163626
手機：18562163626
E-MAIL：smith@metalreader.com
網(wǎng)址：http://www.xxbhwsx.com.cn |
 |
|
|
 |
公司新聞 |
您現(xiàn)在的位置：首頁 > 公司新聞 > 布氏硬度計的試驗力
|
|
|
布氏硬度計的試驗力
|
| 發(fā)布時間：2019-04-19 閱讀：154次 |
|
|
|

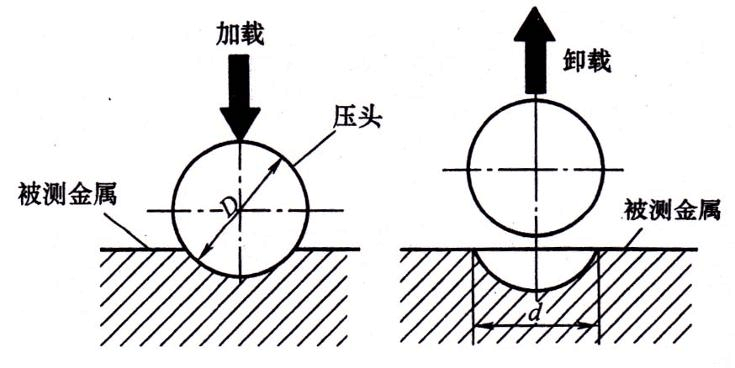

布氏硬度計工作原理是把一定直徑的鋼球在一定試驗力作用下以一定的速度壓入試樣表面經(jīng)規(guī)定的試驗力保持時間后卸除試驗力，以試樣壓痕球形表面積上的平均壓力來表示金屬的布氏硬度值。
|
? ? ? ? 布氏硬度計近些年來隨著改 革開 放的深入，很多的行業(yè)，取得了很大的進步。所以，布氏硬度計也被廣大群眾慢慢所了解，與此同時，對社會建設(shè)起到了推動作用。因為它汲取了現(xiàn)代的科學技術(shù)，因此擁有非常多的優(yōu)異的特性。社會對壓力試驗機有著越來越大的需求，對它做一些基本的了解還是很有必要的。
? ? ? ? 我們知道，維氏硬度計的硬度相似性較好，硬度值與試驗力無關(guān)。布氏硬度值則依賴于試驗力。當試驗力很小時，硬度值隨試驗力的增加而迅速增加。當試驗力達到一定 大小時，硬度值達到上限值，曲線處于平緩階段。在這個區(qū)域內(nèi)，硬度值趨于常數(shù)，很少與試驗力有關(guān)。此時所產(chǎn)生的壓痕滿足0.24D
接下來說一下布氏硬度計及硬質(zhì)合金球壓頭的技術(shù)條件
?
一、布氏硬度計的技術(shù)條件
(1)壓頭應垂直于試樣表面，均勻、平穩(wěn)地施加試驗力，加力過程中不應有沖擊、振動；從加力開始至全部試驗力施加完畢應在2~8s之間，壓頭剛接觸試樣時的瞬間速度應不超過1 mm/s，試驗力保持時間為10~ 15s，對于要求保持時間較長的材料，保持時間允許誤差為±2s；試驗力施加時間和保持時間為試驗循環(huán)時間，其上限允許誤差為±0.5s；
(2)硬度計應穩(wěn)固地安裝在基礎(chǔ)上，并調(diào)至水平，硬度計主軸與試臺臺面的垂直度不大 于0.2/100；
(3)硬度計各級試驗力的允許誤差應在標稱值的百分之±1.0以內(nèi)；
(4)硬度計升降絲杠軸線與主軸軸線的同軸度不大于40.5 mm。
二、硬質(zhì)合金球壓頭技術(shù)條件（恒儀硬度計&金相制樣設(shè)備 http://www.xxbhwsx.com.cn）
(1)壓頭球體應精 密拋光，其表面粗糙度不大于0.2/xm，無任何表面缺 陷；
(2)球體在壓頭套內(nèi)應安裝牢固，突出球套部分應不大于其直徑的1/3；
(3)球體應定期檢査，其殘余變形使直徑超差時應予更換。

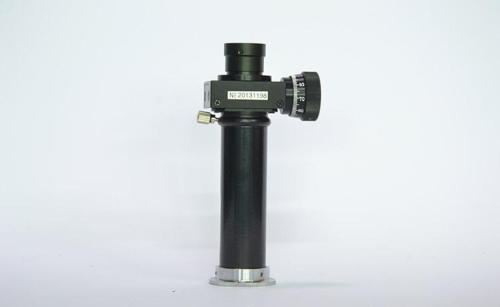

(1)測量顯微鏡的照明應均勻和充分光亮，在試驗面與壓痕間產(chǎn)生反差，以保證測量精度，照明應能調(diào)節(jié)；
(2)測量裝置刻線應均勻、清晰；
(3)壓痕測量裝置的分辨力應小于壓痕直徑的百分之0.5；
(4)測量裝置在各工作范圍內(nèi)允許誤差為百分之±0.5，測量投影區(qū)域時，其允許誤差為百分之±1；
(5)壓痕直徑的測量是在兩個互相垂直的方向上進行，取兩次測量的算術(shù)平均值計算硬 度值，兩次測量的差應不大于其中較小直徑的百分之2；
(6)對于軋制材料，測量應在與軋制方向成45°角的方向上進行。
|
|
|
