洛氏硬度試驗(yàn)法的標(biāo)尺雖然很多，但國際上廣泛應(yīng)用的只有A、B和C三種標(biāo)尺，
根據(jù)M際GB ￡30-63'命屬洛氏硬度試驗(yàn)法
H中規(guī)定,A、B、C三種標(biāo)尺的測最范圍見表34,2,
表34.2洛氏硬度標(biāo)尺的測置范圍
| 符 |
號 |
測 里范圍 |
| n 尺 |
硯度值 |
| E |
HRB |
25 ?100 |
| C |
HRC |
20 ?S7 |
| A |
HRA |
70?昉 |
?
?
?
—般式祥試驗(yàn)面必須精細(xì)制備使其平坦，不得帶有油脂、氣化皮、裂縫、顯著加工痕跡、凹坑以及其 他外來污物
t柷械加工試樣表面時(shí)，應(yīng)避免其過熱或冷作硬化而改變金屬的硬度值，

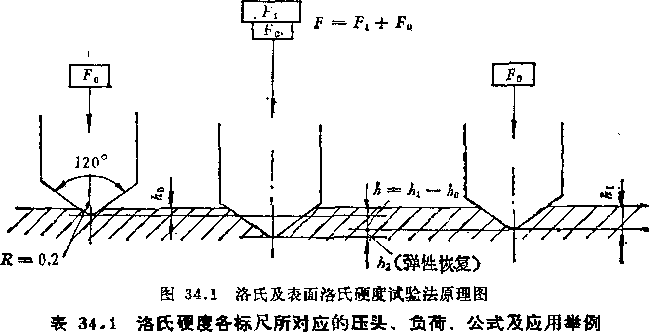

洛氏硬度計(jì)試驗(yàn)法是在1919年由美國人S. R Rockwell發(fā)明.這種試驗(yàn)法是用金剛石圓雜體（錐角 為120°，頂端球面半徑為0.2毫米）或一定直徑的鋼球作壓頭，在預(yù)負(fù)荷<10公斤力）和總負(fù)荷 ^先后作用下壓人試樣，以在總負(fù)荷作用后，卸除主負(fù)荷巧而保留預(yù)負(fù)荷時(shí)的壓人深度^與在預(yù)負(fù) 荷怍用下的壓人深度^之差&來表示洛氏硬度見闔34.1).深度差大則硬度值低，反之則
硬度計(jì)值 髙.毎壓人2微米為一個(gè)洛氏硬度單位.（
（1）負(fù)荷誤差對
洛氏硬度計(jì)和表而洛氏硬度值的影響為：預(yù)負(fù)荷越大，則測得的
硬度計(jì)度低越主負(fù) 荷樘大，則測得的硬度詁越低.二者均是對低硬度影響火，對商硬度影響小
（2）金剛石圓錐體壓頭圓錐角和頂端球面半徑對洛氏和表面洛氏硬度值的影響為：圓錐角比名義 值綞大，則測得的硬度值越髙，對低硬度影響大，對高硬度影響小I頂端球面半徑比名義值綞大，則蒯得 的硬度值越髙，對髙硬度影響大^對低硬度影響?。ê銉x硬度計(jì)&金相制樣設(shè)備 http://www.xxbhwsx.com.cn）
（3）鋼球直徑對洛氏和表面洛氏硬度值的影響為，鋼球直徑比名義值綞大，則測得的硬度值綞髙, 對低硬度影響大，對髙硬度影晌小
（4）溫度變化對洛氏硬度值的影響為*溫度變化在室溫范圍時(shí)，溫度越髙則測得的硬度值綞低，對 低硬度影響大，對髙細(xì)度影晌小
（5）負(fù)荷保持時(shí)間對洛氏和表面洛氏硬度值的影晌為
：負(fù)荷保持時(shí)間念長，則測得的硬度值綞低， 對低硬度釤響大，對髙硬度影晌小
（6）主負(fù)荷壓入時(shí)間對洛氏硬度值的影響為，壓入時(shí)間短（即負(fù)荷速度大），對髙、中硬度而言，則 測得的硬度值低;對低硬度而言，這個(gè)規(guī)律不一定
（7）測量托桿的杠桿比變化對洛氏硬度值的影響（測量杧桿的杠桿比為5:1)為：杠桿比增大，則測 得的硬度值降低，對低硬度影響大，對髙硬度影響?。?br />
洛氏硬度規(guī)定以符號HR表示，并注以所用標(biāo)尺A、E、C等字樣，如HKA、HRB、HRC等，
洛氏硬度值符號舉例：HRC 50叩用C標(biāo)尺測定的洛氏硬度值為50.
洛氏硬度各標(biāo)尺所對應(yīng)的壓頭、負(fù)荷、硬寵計(jì)算公式及應(yīng)用舉例，見表34.1,
| 尺 |
壓 頭 |
預(yù)負(fù)荷 C公斤力> |
總負(fù)荷 (公斤力） |
硬度值計(jì)算公式 |
應(yīng) 用舉例 |
| A |
金剛石
閼錐角 12Gfl
頂端味而半徑0.2奄米 |
10 |
60 |
h
HB-100-y |
硬質(zhì)合金、後硪鋼 |
| D |
100 |
薄鋼、表面淬火鋼 |
| C |
150 |
泮火銪、調(diào)質(zhì)鋼、硬鑄鐵 |
| F |
鋼球直徑l.s&a奄米 n/is英寸） |
10 |
GJ) |
h
HR = 130-y |
退火銅合金、薄軟鋼 |
| S |
100 |
軟鋼、鋁合金、锏合金、可鋃鑄鐵 |
| G |
伽 |
珠光體鐵、銅、鎳、鋅、鋃合含 |
| H |
鋼球立徑3.175奄米 U/8英寸） |
10 |
60 |
h
HR=130_y |
退火銅合金 |
E
K , |
100 |
鋁、鎂鋁合金、軟銪、鑄鐵 |
| ISO |
鋁、鋅、鉛、青銅、釹吉銅 |
P
>1 |
鋼味直徑奄米 (i/4英寸） |
10 |
60 |
h
HR = 130-y |
根軟金屬，如鋁、鋅、鉛，錫苫 塑料、硬紙扳等 |
| 100 |
| L |
150 |
R
V |
鋼球直徑12.7毫米
<1/2英寸） |
10 |
60 |
HR = 130-y |
n 上 |
| 100 |
ISO
? |
洛氏硬度試驗(yàn)法的標(biāo)尺雖然很多，但國際上廣泛應(yīng)用的只有A、B和C三種標(biāo)尺，
根據(jù)M際GB ￡30-63'命屬洛氏硬度試驗(yàn)法
H中規(guī)定,A、B、C三種標(biāo)尺的測最范圍見表34,2,
表34.2洛氏硬度標(biāo)尺的測置范圍
| 符 |
號 |
測 里范圍 |
| n 尺 |
硯度值 |
| E |
HRB |
25 ?100 |
| C |
HRC |
20 ?S7 |
| A |
HRA |
70?昉 |
?
?
?
—般式祥試驗(yàn)面必須精細(xì)制備使其平坦，不得帶有油脂、氣化皮、裂縫、顯著加工痕跡、凹坑以及其 他外來污物
t柷械加工試樣表面時(shí)，應(yīng)避免其過熱或冷作硬化而改變金屬的硬度值，
試樣支承面及?度計(jì)工作臺臺面應(yīng)請堉面無外來污物附宕，支承面上不應(yīng)有毛刺.試樣應(yīng)穩(wěn)定地 安置在工作臺上，在試驗(yàn)過程中不發(fā)生位移.在試樣和工作臺之間不允許放置任何襯墊，不允許使扭 頭與工作臺面相觸磁，在試樣支承而和工作臺面上均不得有壓頭壓痕痕跡，
?
試樣支承面及?度計(jì)工作臺臺面應(yīng)請堉面無外來污物附宕，支承面上不應(yīng)有毛刺.試樣應(yīng)穩(wěn)定地 安置在工作臺上，在試驗(yàn)過程中不發(fā)生位移.在試樣和工作臺之間不允許放置任何襯墊，不允許使扭 頭與工作臺面相觸磁，在試樣支承而和工作臺面上均不得有壓頭壓痕痕跡，
您現(xiàn)在的位置：
