|
|
|
 |
|
萊州市恒儀試驗(yàn)儀器有限公司
公司地址：山東省萊州市開(kāi)發(fā)區(qū)玉安街888號(hào)
聯(lián)系電話：18562163626
手機(jī)：18562163626
E-MAIL：smith@metalreader.com
網(wǎng)址：http://www.xxbhwsx.com.cn |
 |
|
|
|
|
|
洛氏硬度、布氏硬度等硬度對(duì)照表和換算方法
|
| 發(fā)布時(shí)間：2019-06-24 閱讀：434次 |
|
|
|
硬度，物理學(xué)專(zhuān)業(yè)術(shù)語(yǔ)，材料局部抵抗硬物壓入其表面的能力稱(chēng)為硬度。固體對(duì)外界物體入侵的局部抵抗能力是比較各種材料軟硬的指標(biāo)。由于規(guī)定了不同的測(cè)試方法，所以有不同的硬度標(biāo)準(zhǔn)。
|
一、什么是硬度
? ? ? 金屬重要的性質(zhì)之一是硬度。鐵釘子可以釘入木頭是因?yàn)殍F比木頭硬。將另一物體向某一物體表面壓入時(shí)，該物體的抵抗能力就是硬度。歸結(jié)到定義就是材料通過(guò)永久塑性變形抵抗外加載荷的強(qiáng)度性能。
二、常見(jiàn)的硬度
? ? ? 在硬度檢測(cè)中，我們經(jīng)常會(huì)看到布氏、洛氏、維氏這些詞語(yǔ)。它們是什么意思呢？小編現(xiàn)在慢慢向您說(shuō)來(lái)......
? ? ? 我們知道硬度是當(dāng)一個(gè)物體向某一物體壓入時(shí)，該物體的抵抗能力。那么科學(xué)家們就根據(jù)這個(gè)原理將測(cè)試分為兩大類(lèi)：劃痕硬度和壓入硬度。
（一）劃痕硬度
所謂的劃痕硬度，簡(jiǎn)單來(lái)說(shuō)是用不同硬度的鉛筆劃待測(cè)物體表面。
（二）壓入硬度
壓入硬度是將某種材質(zhì)、形狀的壓頭以一定的負(fù)載和速度壓入待測(cè)物體，然后根據(jù)壓痕的面積、大小或者深度來(lái)計(jì)算。其中壓入硬度根據(jù)壓入速度不一樣分為靜載壓入硬度（如布氏硬度、洛氏硬度、維氏硬度）和動(dòng)載壓入硬度（也叫回跳硬度）。
下面具體介紹靜載壓入硬度的分類(lèi)：

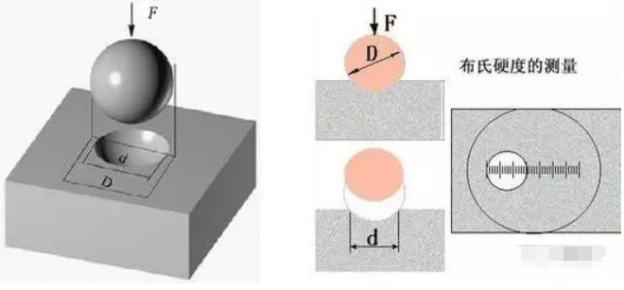

1. 布氏硬度(HB)
? ? ? 以一定的載荷(一般3000kg)把一定大小(直徑一般為10mm)的淬硬鋼球壓入材料表面，保持一段時(shí)間，去載后，負(fù)荷與其壓痕面積之比值，即為布氏硬度值(HB)，單位為公斤力/mm2 (N/mm2)。
?

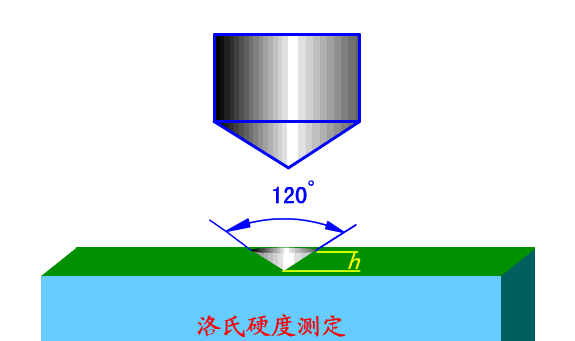

2. 洛氏硬度(HR)
? ? ? 當(dāng)HB>450或者試樣過(guò)小時(shí)，不能采用布氏硬度試驗(yàn)而改用洛氏硬度計(jì)量。它是用一個(gè)頂角120°的金剛石圓錐體或直徑為1.588、3.175mm的鋼球，在一定載荷下壓入被測(cè)材料表面，由壓痕的深度求出材料的硬度。
?
?
根據(jù)試驗(yàn)材料硬度的不同，分三種不同的標(biāo)度來(lái)表示：
? HRA：是采用60kg載荷和鉆石錐壓入器求得的硬度，用于硬度極高的材料(如硬質(zhì)合金等)。
? HRB：是采用100kg載荷和直徑1.58mm淬硬的鋼球，求得的硬度，用于硬度較低的材料(如退火鋼、鑄鐵等)。
? HRC：是采用150kg載荷和鉆石錐壓入器求得的硬度，用于硬度很高的材料(如淬火鋼等)。

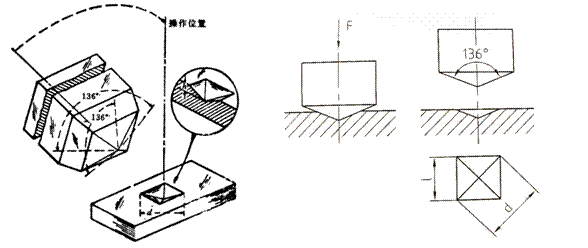

?3. 維氏硬度(HV)
? ? ? 以120kg以?xún)?nèi)的載荷和頂角為136°的金剛石方形錐壓入器壓入材料表面，用材料壓痕凹坑的表面積除以載荷值，即為維氏硬度HV值(kgf/mm2)。
?
?
注：洛氏硬度中HRA、HRB、HRC等中的A、B、C為三種不同的標(biāo)準(zhǔn)，稱(chēng)為標(biāo)尺A、標(biāo)尺B、標(biāo)尺C。洛氏硬度試驗(yàn)是現(xiàn)今所使用的幾種普通壓痕硬度試驗(yàn)之一，三種標(biāo)尺的初始?jí)毫鶠?8.07N(合10kgf)，最后根據(jù)壓痕深度計(jì)算硬度值。標(biāo)尺A使用的是球錐菱形壓頭，然后加壓至588.4N(合60kgf)；標(biāo)尺B使用的是直徑為1.588mm(1/16英寸)的鋼球作為壓頭，然后加壓至980.7N(合100kgf)；而標(biāo)尺C使用與標(biāo)尺A相同的球錐菱形作為壓頭，但加壓后的力是1471N(合150kgf)。因此標(biāo)尺B適用相對(duì)較軟的材料，而標(biāo)尺C適用較硬的材料。實(shí)踐證明，金屬材料的各種硬度值之間，硬度值與強(qiáng)度值之間具有近似的相應(yīng)關(guān)系。因?yàn)橛捕戎凳怯善鹗妓苄宰冃慰沽屠^續(xù)塑性變形抗力決定的，材料的強(qiáng)度越高，塑性變形抗力越高，硬度值也就越高。但各種材料的換算關(guān)系并不一致。恒儀硬度計(jì)&金相制樣設(shè)備 http://www.xxbhwsx.com.cn
三、硬度對(duì)照表：
以下是常用范圍的鋼材抗拉強(qiáng)度與維氏硬度、布氏硬度、洛氏硬度的對(duì)照表。?
?
?
四、硬度換算公式
1、肖氏硬度(HS)=勃式硬度(BHN)/10+12
2、肖式硬度(HS)=洛式硬度(HRC)+15
3、勃式硬度(BHN)= 洛克式硬度(HV)
4.?洛式硬度(HRC)= 勃式硬度(BHN)/10-3
|
|
|
您現(xiàn)在的位置：
